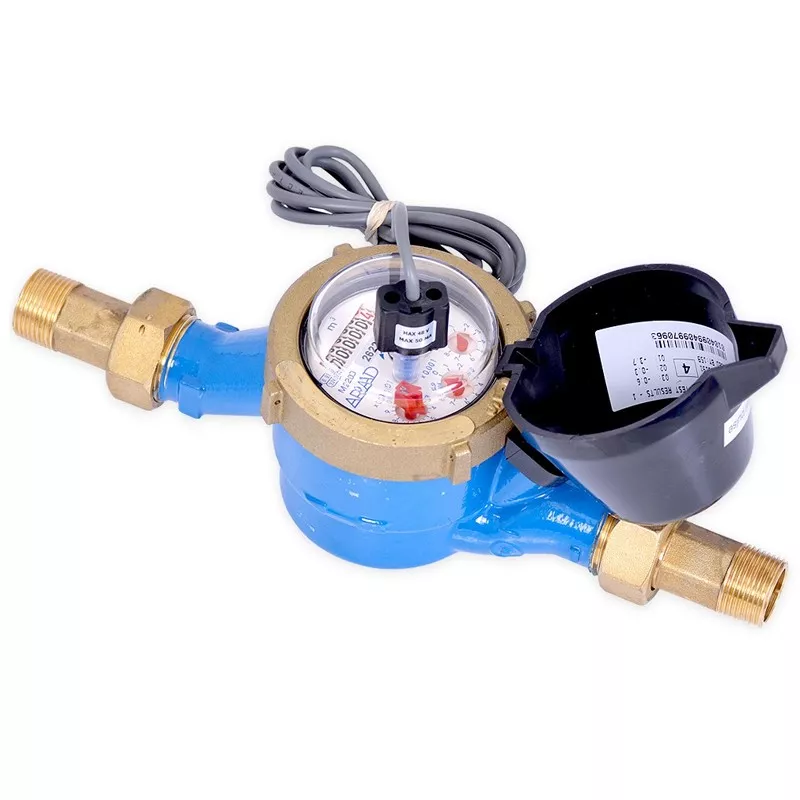

Medidor de emissor de impulsos 2" 450 l/h
ref: 09PV25007
- Contador de emissores de impulsos.
- 10 litros = 1 impulso.
- Ideal para controlar a quantidade de produto a distribuir.
- Secção de 2".
- Caudal nominal mínimo: 450 l/h.
Se estiver à procura de contadores de 1 litro = 1 impulso, contacte-nos
349,00
Envio gratuito
Técnica características
Caraterísticas gerais do contador de impulsos.
Contador de impulsos ideal para controlar a quantidade de produto que doseamos num volume de água.
para que serve um contador de impulsos?
Normalmente é utilizado para o doseamento de produtos, em função do volume de água que passa pela tubagem e que é controlado pelo contador.
como funciona um contador de emissores de impulsos?
Como o que se pretende é dosear, o contador é "programado" para injetar um determinado número de impulsos. Uma vez que o contador tenha "programado" o número de impulsos, envia um sinal elétrico à bomba doseadora para injetar o produto correspondente.
Se, por exemplo, o produto for cloro líquido, teremos de testar a quantos impulsos injectará produto suficiente para que o nível de cloro seja ótimo.
Para instalar o contador, deve ser respeitada a seguinte norma: uma secção reta de 8 vezes o diâmetro nominal do contador e 6 vezes à saída.
Caraterísticas do contador emissor de impulsos.
- Para água fria até 30ºC.
- Tensão máxima 24V - 0,2 A
- Fornecido com cabo de 2 metros
- Para montagem horizontal
- Caudal nominal mínimo que deve passar pelo contador instalado horizontalmente: 450 l/h.
Dimensões
| 13 | 20 | 25 | 30 | 40 | 50 | ||
| QMax | Caudal máximo m3/h | 3 | 5 | 7 | 10 | 20 | 30 |
| Qn | Caudal nominal m3/h | 1,5 | 2,5 | 3,5 | 5 | 10 | 15 |
| Qmin | Caudal | 30 | 50 | 70 | 100 | 200 | 450 |
| Pressão de funcionamento bar | 16 | 16 | 16 | 16 | 16 | 16 | |
| Peso com encaixe | 0,660 | 0,840 | 1,750 | 2,000 | 3,460 | 6,100 | |
| Peso sem encaixe | 0,500 | 0,600 | 1,280 | 1,330 | 2,240 | 4,900 | |
| Diâmetro máximo "C | 72 | 72 | 100 | 100 | 100 | 100 | |
| Comprimento "A" sem encaixe | 110 | 130 | 160 | 160 | 200 | 300 | |
| Comprimento "B" com encaixe | 190 | 228 | 260 | 280 | 340 | 460 | |
| D | 138 | 143 | 185 | 185 | 200 | 162 | |
| E | 66 | 77 | 103 | 103 | 120 | 162 | |
| F | 16 | 19 | 34 | 34 | 42 | 57 |
